精鉅公司的氣動對夾式蝶閥是管線優先選用的常規蝶閥，通常分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥，氣動對夾式蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動對夾式蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到很好效果。

詳細介紹

D673/D671氣動對夾式蝶閥

一、氣動對夾式蝶閥產品概述

精鉅公司的氣動對夾式蝶閥是管線用的常規蝶閥，通常分為氣動對夾軟密封蝶閥和氣動硬密封對夾蝶閥，氣動對夾式蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動對夾式蝶閥既可作切斷介質用，又可作調節介質的流量用。閥體可選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到效果。 氣動對夾軟密封蝶閥適用于溫度≤120℃或≤150℃。氣動硬密封對夾蝶閥適用于溫度≥200℃或≤450℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

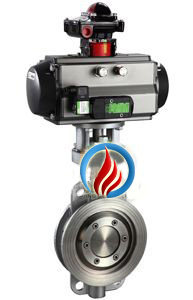

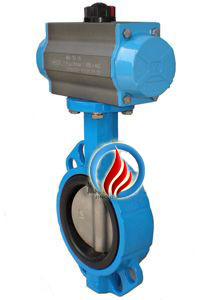

氣動對夾軟密封蝶閥	氣動硬密封對夾蝶閥

二、氣動對夾式蝶閥產品特點

（1）小巧輕便，容易拆裝及維修，并可在任意位置安裝。
（2）結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
（3）流量特性趨直線，調節性能好。
（4）蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
（5）蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
（1）密封件可更換，且密封可靠達到雙向密封。
（7）蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

三、氣動對夾式蝶閥主要設計標準

設計標準	GB/T12238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

四、氣動對夾式蝶閥主要技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN0.6、1.0、1.6、2.5MPa
連接形式	對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差	帶定位器：小于全行程的±2%%
回差	帶定位器：小于全行程的±2%
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

五、氣動對夾式蝶閥執行器技術參數

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

六、氣動對夾式蝶閥主要零件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

七、氣動對夾式蝶閥主要性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

八、氣動對夾式蝶閥外形結構圖


D673H/F氣動硬密封對夾蝶閥	D671F/X氣動對夾軟密封蝶閥

九、氣動對夾式蝶閥安裝連接尺寸

公稱通經(DN)	主要尺寸						法蘭尺寸
	D673H/F		D671F/X		A	H1	1.0MPa		1.6MPa		2.5MPa
	L1	H	L2	H	A	H1	K	n-Фd	K	n-Фd	K	n-Фd
50	43	112	43	63	180	315	125	4-18	125	4-18	125	4-18
65	46	115	46	70	180	330	145	4-18	145	4-18	145	8-18
80	46	120	46	83	245	390	160	4-18	160	8-18	160	8-18
100	52	138	52	105	240	431	180	8-18	180	8-18	190	8-22
125	56	164	56	115	240	455	210	8-18	210	8-18	220	8-26
150	56	175	56	137	350	626	240	8-22	240	8-22	250	8-26
200	60	200	60	164	350	720	295	8-22	295	12-22	310	12-26
250	68	243	68	206	550	800	350	12-22	355	12-26	370	12-30
300	78	250	78	230	600	860	400	12-22	410	12-26	430	16-30
350	78	280	78	248	600	883	460	16-22	470	12-26	490	16-33
400	102	305	102	289	600	972	515	16-26	525	16-26	550	16-36
450	114	350	114	320	750	1043	565	20-26	585	16-30	600	20-36
500	127	380	127	343	750	1098	620	20-26	650	20-30	660	20-36
600	154	445	154	413	750	1236	725	20-30	770	20-33	770	20-39
700	165	480	165	478	750	1431	840	24-30	840	24-36	875	24-42
800	190	530	190	525	750	1488	950	24-33	950	24-39	990	24-48
900	203	580	203	585	1250	1615	1050	28-33	1050	28-39	1090	28-48
1000	216	650	216	640	1500	1765	1160	28-36	1170	28-42	1210	28-56
1200	254	760	254	755	1500	1976	1380	32-39	1390	32-48	1420	32-56

十、氣動對夾式蝶閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供氣動對夾式蝶閥的技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
