Q611F-1000WOG氣動二片式螺紋球閥廠家
詳細信息
| 品牌：宗力 |
| 型號：Q611F-1000WOG |
| 結構形式：浮動球直通式 |
|
| 材質：不銹鋼 |
| 連接形式：內螺紋 |
| 公稱通徑：50 mm |
|
| 適用介質：水;蒸汽;油品;各種高腐蝕化學介質 |
| 壓力環境：高壓 |
| 工作溫度：高溫 |
|
| 驅動方式：氣動 |
| 流動方向：雙向 |
| 標準：國標 |
|
| 零部件及配件：執行器 |
| 用途：截止 |
| 類型：直通式 |
|
| 作用對象：電站 |
|
|
|
|
|
【產品名稱：Q611F-1000WOG氣動二片式螺紋球閥廠家】
【產品型號：Q611F】
宗力閥門Q611F氣動二片式內螺紋球閥采用新型AT/GT系列氣動執行器，其結構獲得國家實用新型，有雙作用和單作用式（彈簧復位），采用齒輪齒條式結構傳動，性能更安全可靠；大口徑閥門采用AW系列氣動執行器，撥叉式結構傳動，結構合理，輸出扭矩大。
Q611F-1000WOG氣動二片式螺紋球閥廠家產品實物圖展示
【氣動二片式螺紋球閥產品介紹】：
永嘉宗力閥門Q611F氣動二片式內螺紋球閥閥體是由：304、316或316L等不銹鋼硅溶膠精密鑄造二片閥體鎖定而成，引進*進加工的工藝，結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。
【氣動 二片式螺紋球閥工作原理】：
Q611F氣動二片式內螺紋球閥是利用壓縮空氣作為動力，氣缸內輸入氣壓后，作用于活塞上產生一定的推力，使齒輪型輸出在活塞推動下，使齒輪輸出軸于旋轉，帶動閥軸轉動，從而使球閥球體在閥內隨著轉動，并借助于電氣閥門定位氣、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節。
【氣動 二片式螺紋球閥產品特點】：
1、硅溶膠精密鑄造，外殼造型美觀。
2、安裝簡便，能以任意方向安裝于管道中的任意部位。
3、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
4、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。
【氣動 二片式螺紋球閥主要技術參數】：
☆閥體
| 閥體形式 | 內螺紋精鑄閥體 |
| 公稱通徑 | DN6～100mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
| 連接形式 | 管螺紋(G)、錐螺紋(NPT) |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓帽擰緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
☆閥內件
☆氣動 二片式螺紋球閥執行機構
| 執行器型號 | GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位氣、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
※注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
☆氣動 二片式螺紋球閥主要閥體結構圖
|
|
三片式氣動球閥(閥體) | 二片式氣動球閥(閥體) |
☆氣動 二片式螺紋球閥主要零件材料
| 1 | 左閥體 | WCB、CF8、CF8M、CF3M |
| 2 | 閥座 | PEFE、PPL、304、316 |
| 3 | 球體 | WCB、CF8、CF8M、CF3M |
| 4 | 密封圈 | PTFE/金屬石墨纏繞墊片 |
| 5 | 右閥體(中閥體) | WCB、CF8、CF8M、CF3M |
| 6 | 閥桿 | 2Cr13304、316、316L |
| 7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |
☆主要性能指標
| 公稱通徑DN(mm) | 6 | 8 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量Q | 軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
| 基本誤差 | 帶定位氣：小于全行程的±2% |
| 回差 | 帶定位氣：小于全行程的2% |
☆氣動 二片式螺紋球閥主要性能參數
| 試驗壓力(Mpa) | 公稱壓力(Mpa) | 壓力級(class) | JIS(K) |
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 |

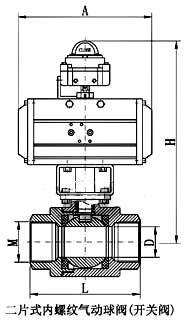

【氣動 二片式螺紋球閥主要外形及連接尺寸】
| 公稱通徑 | 內螺紋連接 |
| mm | inch | D | L | H | G | A |
| 10 | 3/8 | 10 | 60 | 157 | 3/8″ | 140 |
| 15 | 1/2 | 15 | 75 | 168 | 1/2″ | 140 |
| 20 | 3/4 | 20 | 80 | 170 | 3/4″ | 140 |
| 25 | 1 | 25 | 90 | 180 | 1″ | 140 |
| 32 | 11/4 | 32 | 110 | 185 | 11/4″ | 164 |
| 40 | 11/2 | 38 | 125 | 200 | 11/2″ | 164 |
| 50 | 2 | 50 | 144 | 210 | 2″ | 190 |
| 65 | 21/2 | 64 | 186 | 230 | 21/2″ | 210 |
| 80 | 3 | 78 | 206 | 250 | 3″ | 247 |
| 100 | 4 | 98 | 240 | 270 | 4″ | 247 |
宗力閥門售后服務承諾
對于貴公司在宗力閥門訂購閥門產品，我廠在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
五、在交付設備時，本廠向需方交付以下資料：發貨清單、產品合格證、產品樣本、產品使用說明書、技術資料；
當接到用戶反應質量問題的信函或后，宗力保證24小時內作出答復zui快解決問題。如果您想了解更多關于產品的信息歡迎您訪問我們公司http://www。。ｃｎzlfm。。ｃｏｍ/
注意事項：現場*安裝閥門時先檢查閥門本身密封材料及閥體密封槽上是否有雜物及灰塵并將其清理，另外安裝人員必須檢查管道內是否有因焊接法蘭片時而殘留在管道內的焊渣，還得檢查管道內堆焊時超過閥門開關位置時而碰到的壁是否小于蝶門的zui大外徑，為避免閥門打開時而刮傷密封材料，請先檢查以上幾個問題！請及時清理雜物、焊渣！
